康成发电简述柴油发电机组众智智能控制器怎样工作?

发表时间:2020-01-03 09:26

大家都知道柴油发电机组的三大件,柴油发动机,纯铜无刷发电机,智能保护控制器。以往本小编,给大家讲的很多都是有关柴油发动机和纯铜无刷发电机的知识相关点。今天本小编就给大家讲讲有关柴油发电机组的智能控制器的有关知识点。关于智能保护控制器这块,也有很多品牌供大家选择,比如河南众智,英国深海,捷克科迈等。今天本小编,就给大家讲讲我们国内比较常见,也是很多发电机厂家选择用的河南众智智能保护控制器。当然,柴油发电机组上面的控制器也分很多种,有单机、并机、远程等等。今天本小编给大家介绍的就是单机用的比较多的6110系列。


1. 概述

HGM6100U系列电站自动化控制器集成了数字化、智能化、网络化技术,用于单台发电机组自动化及监控系统,实现发电机组的自动开机/停机、数据测量、报警保护及三遥功能。控制器采用大屏幕液晶(LCD)显示,中文英文、西班牙文和俄文可选界面操作,操作简单,运行可靠。

HGM6100U系列电站自动化控制器采用微处理器技术,实现了多种参数的精密测量、定值调节以及定时、阈值整定等功能,控制器所有参数可从控制器前面板调整,或使用PC机通过编程接口调整,也可使用PC机通过RS485接口调整及监测。其结构紧凑、接线简单、可靠性高,可广泛应用于各类型发电机组自动化系统。

2. 性能和特点

HGM6100U系列有种型号:

HGM6110U/6110UC:用于单机自动化,通过远端开机信号控制发电机组自动开机与

HGM6120U/6120UC:在HGM6110U/6110UC基础上增加了市电电量监测和市电/发电自动切换控制功能(AMF),特别适用于一市一机构成的单机自动化系统。

注1HGM6110UC/6120UC具有RS485接口,HGM6110U/6120URS485接口。

注2:后文均以HGM6110UC/6120UC为例进行描述。

其主要特点如下:

Ø 液晶显示LCD132x64,带背光,种语言(简体中文、英文、西班牙文和俄文)显示,轻触按钮操作;

Ø 屏幕保护采用硬屏亚克力材料,耐磨及耐划伤性能好;

Ø 采用硅胶面板及按键,适应环境高低温能力强;

Ø 具有RS485通讯接口,利用MODBUS协议可以实现“三遥”功能;

Ø 适合于三相四线、三相三线、单相二线、二相三线(120V/240V)电源 50Hz/60Hz系统;

Ø 采集并显示市电/发电三相电压、三相电流、频率、功率参数;

市电                                发电

线电压 UabUbcUca              线电压   UabUbcUca

相电压 UaUbUc                相电压   UaUbUc

频率   Hz                          频率   Hz

负载

电流      IAIBIC

有功功率   kW

无功功率   kVar

视在功率   kVA

功率因数   PF

发电累计电能   kWh

Ø 市电具有过压、欠压、缺相功能,发电具有过压、欠压、过频、欠频、过流功能;

Ø 精密采集发动机的各种参量:

温度WT   °C/ °F同时显示

机油压力OP   kPa/Psi/Bar同时显示

燃油位FL单位:%

转速SPD单位:RPM

电池电压VB单位:V

充电机电压VD单位:V

计时器HC可累计999999小时

累计开机次数 最大可累计999999

Ø 控制保护功能:实现柴油发电机组自动开机/停机、合分闸(ATS切换) 及完善的故障显示保护等功能;

Ø 具有得电停机、怠速控制、预热控制、升降速控制功能,且均为继电器输出;

Ø 参数设置功能:允许用户对其参数进行更改设定,同时记忆在内部FLASH存储器内,在系统掉电时不会丢失,控制器所有参数可从控制器前面板调整,或使用PC机通过编程接口调整(使用SG72适配器)也可使用PC机通过RS485接口调整;

Ø 多种温度、压力、油位传感器可直接使用,并可自定义参数;

Ø 多种起动成功条件(转速传感器、油压、发电)可选择;

Ø 供电电源范围宽(8~35)VDC,能适应不同的起动电池电压环境;

Ø 所有参数均采用数字化调整,摒弃了常规电位器的模拟调整方法,提高了整机的可靠性和稳定性;

Ø 外壳与控制屏之间设计有橡胶密封圏,防水性能可达到IP55

Ø 控制器采用金属卡件固定;

Ø 模块化结构设计,阻燃ABS外壳,可插拔式接线端子,嵌入式安装方式,结构紧凑,安装方便。

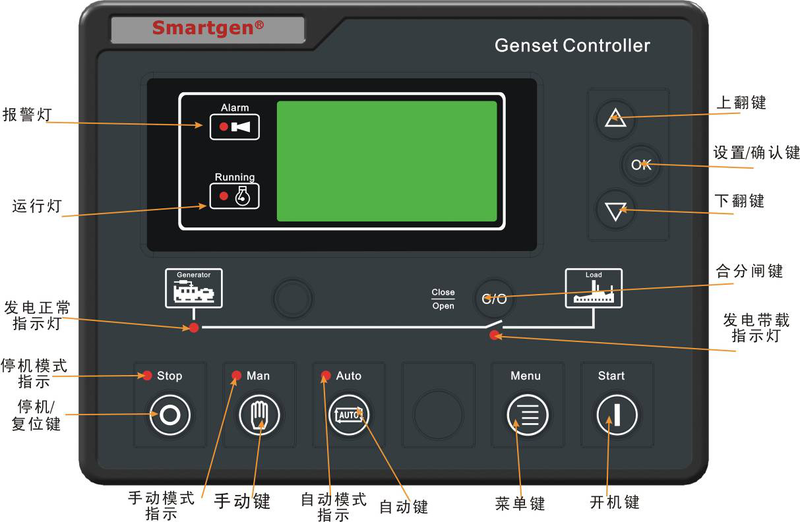

HGM6110U



下面给大家看看一般的参数设置表格

序号

项目

参数范围

出厂值

描述

1

市电电压正常延时

(0-3600)s

10

当市电电压从不正常到正常或从正常到不正常的确认时间,用于ATS的切换

2

市电电压异常延时

(0-3600)s

5

3

市电电压过低阈值

(30-620)V

184

当采样电压低于此值,即认为市电电压过低,当设为30V时,不检测电压过低信号,回差为10V

4

市电电压过高阈值

(30-620)V

276

当采样电压高于此值,即认为市电电压过高,当设为360V时,不检测电压过高信号,回差为10V

5

开关转换间隔

(0-99.9)s

1.0

从市电分闸到发电合闸或从发电分闸到市电合闸中间的间隔时间

6

开机延时

(0-3600)s

1

从市电异常或远端开机信号有效到机组开机的时间

7

停机延时

(0-3600)s

1

从市电正常或远端开机信号无效到机组停机的时间

8

起动次数

(1-10)

3

发动机起动不成功时,最多起动的次数。当达到设定的起动次数时,控制器发出起动失败信号

9

预热时间

(0-300)s

0

在起动机加电前,预热塞预加电的时间

10

起动时间

(3-60)s

8

每次起动机加电的时间

11

起动间隔时间

(3-60)s

10

当发动机起动不成功时,在第二次加电开始前等待的时间

12

安全运行时间

(1-60)s

10

在此时间内油压低、水温高、欠速、欠频、欠压、充电失败报警量均无效。

13

开机怠速时间

(0-3600)s

0

开机时发电机组怠速运行的时间

14

高速暖机时间

(0-3600)s

10

发电机进入高速运行后,在合闸之前所需暖机的时间

15

高速散热时间

(3-3600)s

10

在发电机组卸载后,在停机前所需高速散热的时间

16

停机怠速时间

(0-3600)s

0

停机时发电机组怠速运行的时间

17

得电停机时间

(0-120)s

20

当要停机时,停机电磁铁加电的时间

18

等待停稳延时

(0-120)s

0

得电停机输出时间设为0s时,从怠速延时结束到停稳所需时间;当得电停机输出时间不等于0s时,从得电停机延时结束到停稳所需的时间

19

开关合闸延时

(0-10)s

5.0

市电合闸及发电合闸脉冲宽度,当为0s时表示为持续输出

20

发动机齿数

(10-300)

118

发动机上飞轮的齿数,用于起动机分离条件的判断及发动机转速的检测

21

发电异常延时

(0-20.0)s

10.0

发电电压过高或过低报警延时

22

发电过压停机阈值

(30-620)V

264

当发电电压高于此值且持续设定的发电异常延时时间,认为发电电压过高,发出发电异常停机报警。当设为360V时,不检测电压过高信号

23

发电停机阈值

(30-620)V

196

当采样电压低于此值且持续设定的发电异常延时时间,即认为发电电压过低,发出发电异常停机报警。当设为30V时,不检测电压过低信号

24

欠速停机阈值

(0-6000)RPM

1200

当发动机转速低于此值且持续10s,即认为欠速,发出报警停机信号

25

超速停机阈值

(0-6000)RPM

1710

当发动机转速超过此值且持续2s,即认为超速,发出报警停机信号

26

欠频停机阈值

(0-75.0)Hz

45.0

当发电机频率低于此值且不为零持续10s,即认为欠频,发出报警停机信号

27

停机阈值

(0-75.0)Hz

57.0

当发电机频率超过此值且持续2s,即认为超频,发出报警停机信号

28

温度过高停机阈值

(80-140)ºC

98

当外接温度传感器的温度值大于此值时,发出温度过高信号。此值仅在安全延时结束后开始判断,仅对温度传感器输入口外接的温度传感器判断。当设置值等于140时,不发出温度过高信号(仅对温度传感器,不包括可编程输入口输入的温度过高报警信号)

29

油压过低停机阈值

(0-400)kPa

103

当外接压力传感器的压力值小于此值时,开始油压过低延时。此值仅在安全延时结束后开始判断。当设置值等于0时,不发出油压过低信号(仅对压力传感器,不包括可编程输入口输入的油压低报警信号)

30

燃油位过低

阈值

(0-100)%

10

当外接液位传感器的液位小于此值且持续10s,发出液位过低信号,此值仅警告不停机

31

速度信号丢失延时

(0-20.0)s

5.0

速度信号丢失停机延时,若设为0s,只警告不停机

32

充电失败阈值

(0-30)V

6.0

在发电机组正常运行过程中,当充电机D+(WL)电压低于此值且持续5s时,发出充电失败报警停机

33

电池过压阈值

(12-40)V

33.0

当电池电压高于此值且持续20s时,发出电池电压异常信号,此值仅警告不停机

34

电池欠压阈值

(4-30)V

8.0

当电池电压低于此值且持续20s时,发出电池电压异常信号,此值仅警告不停机

35

电流互感器

变比

(5-6000)/5

500

外接的电流互感器的变比

36

满载电流

(5-6000)A

500

指发电机的额定电流,用于负载过流的计算

37

过流百分比

(50-130)%

120

当负载电流大于此百分数时,开始过流延时

38

过流延时

(0-3600)s

1296

当负载电流大于设定值且持续设定的时间,即认为过流。延时设为0s时仅警告不停机

39

燃油泵开阈值

(0-100)%

25

当燃油位低于设定值且持续10s时,输出燃油泵开信号

40

燃油泵关阈值

(0-100)%

80

当燃油位高于设定值且持续10s时,输出燃油泵关信号

41

可编程输出口1

(0-17)

2

出厂默认为: 得电停机控制

42

可编程输出口2

(0-17)

3

出厂默认为: 怠速控制

43

可编程输出口3

(0-17)

5

出厂默认为: 发电合闸

44

可编程输出口4

(0-17)

6

出厂默认为: 市电合闸

45

可编程输入口1

(0-15)

1

出厂默认为: 温度报警输入

46

可编程输入口1

有效

(0-1)

0

出厂默认为:闭合

47

可编程输入口1

延时

(0-20.0)s

2.0


48

可编程输入口2

(0-15)

2

出厂默认为: 油压低报警输入

49

可编程输入口2

有效

(0-1)

0

出厂默认为:闭合

50

可编程输入口2

延时

(0-20.0)s

2.0


51

可编程输入口3

(0-15)

10

出厂默认为: 远端开机输入

52

可编程输入口3

有效

(0-1)

0

出厂默认为:闭合

53

可编程输入口3

延时

(0-20.0)s

2.0


54

可编程输入口4

(0-15)

11

出厂默认为:油位低警告输入

55

可编程输入口4

有效

(0-1)

0

出厂默认为:闭合

56

可编程输入口4

延时

(0-20.0)s

2.0


57

可编程输入口5

(0-15)

12

出厂默认为: 冷却液位低警告输入

58

可编程输入口5

有效

(0-1)

0

出厂默认为:闭合

59

可编程输入口5

延时

(0-20.0)s

2.0


60

上电模式选择

(0-2)

0

0:停机模式1:手动模式

2:自动模式

61

控制器地址

(1-254)

1

控制器通讯地址

62

口令设置

(0-9999)

1234


63

起动成功条件

(0-5)

2

起动机分离的条件。起动机与发动机分离的条件有发电、磁传感器和油压,目的是使起动马达与发动机尽快分离

64

起动成功时

发动机转速

(0-6000)RPM

360

当发动机转速超过此值时,认为机组起动成功,起动机将分离

65

起动成功时

发电机频率

(10-30)Hz

14

在起动过程中发电机频率超过此值,认为机组起动成功,起动机将分离

66

起动成功时

发动机油压

(0-400)kPa

200

在起动过程中发动机油压超过此值,认为机组起动成功,起动机将分离

67

温度高禁止停机选择

(0-1)

0

出厂默认为:当温度过高时,报警停机。

68

油压低禁止停机选择

(0-1)

0

出厂默认为:当油压过低时,报警停机。

69

电压输入选择

(0-3)

0

0 三相四线1 二相三线

2 单相两线3 三相三线。

70

温度传感器

选择

(0-9)

8

SGX

71

压力传感器

选择

(0-9)

8

SGX

72

液位传感器

选择

(0-5)

3

SGD

73

发电机极数

(2-32)

4

发电机磁极的个数,此值可用于没有安装速度传感器时发动机转速的计算。

74

温度传感器

开路动作

(0-2)

1

0 指示; 1 警告; 2 停机。

75

油压传感器

开路动作

(0-2)

1

76

维护时间

(0-5000)h

30

用于设定机组维护时间间隔。

77

维护时间到动作

(0-2)

0

0 无效; 1 警告; 2 停机。

维护动作设置为无效时,维护报警复位。

78

自定义传感器曲线输入

(0-2)


0 自定义温度传感器;

1 自定义压力传感器;

2 自定义液位传感器。

选择需要设置的传感器,然后输入曲线每个点的电阻值及对应的数值,需输入8个点。
